國領4G/5G加密通訊模組，是一款專為IoT/eMBB/URLLC 應用而設計的4G/5G Sub-6 GHz 加密通訊模塊。采用3GPP Release 15/16 技術，同時支持5G NSA 和SA 模式。支持TDD 和FDD 兩種模式，支持雙卡。向下兼容4G/3G。

產品做為透明加密通訊模塊，可以完全兼容、無縫替代普通4G/5G通訊模組。從而實現可快速部署的、對各類通訊設備軟硬件提供完全透明的4G/5G無線傳輸和高強度通訊加密的安全方案。

1.1    通訊模組密碼參數

加密模組的傳輸加密/密碼技術指標如下：

?  支持SM2/SM3/SM4/AES/RSA等密碼算法

?  支持國密SSL隧道加密協議，可選支持國密IPSec隧道加密協議

?  支持連接SIMKEY、超級SIM卡等外置密碼模塊

?  可選軟件模塊加密，可選內置加密芯片（需定制）

?  可選二次開發服務

?  加密通訊帶寬：> 20 Mbps

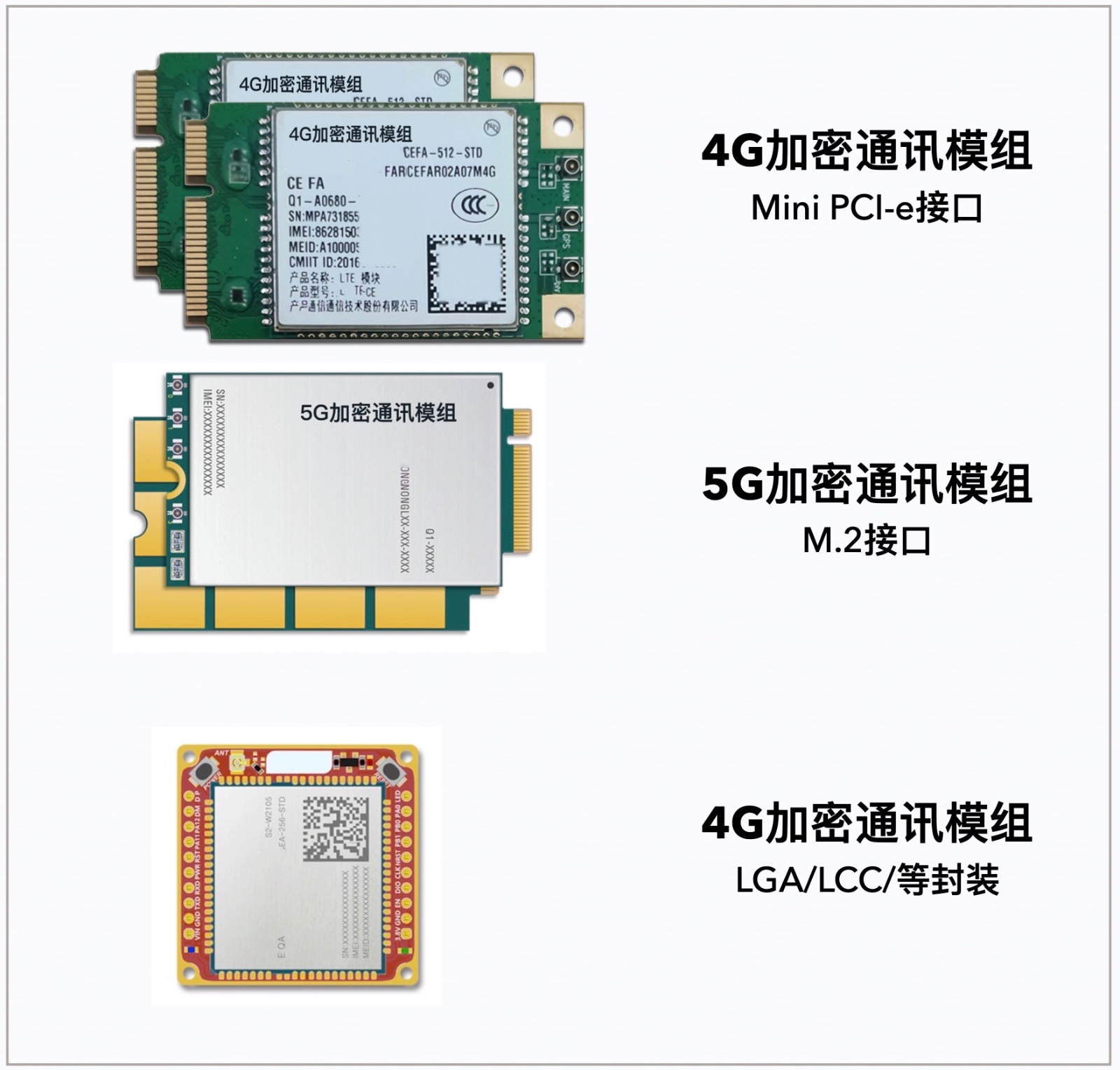

?  硬件接口支持Mini PCIe和M.2，以及郵票孔LGA/LCC等封裝

1.1    通訊技術參數

1.2    接口定義

1.3    引腳分布圖

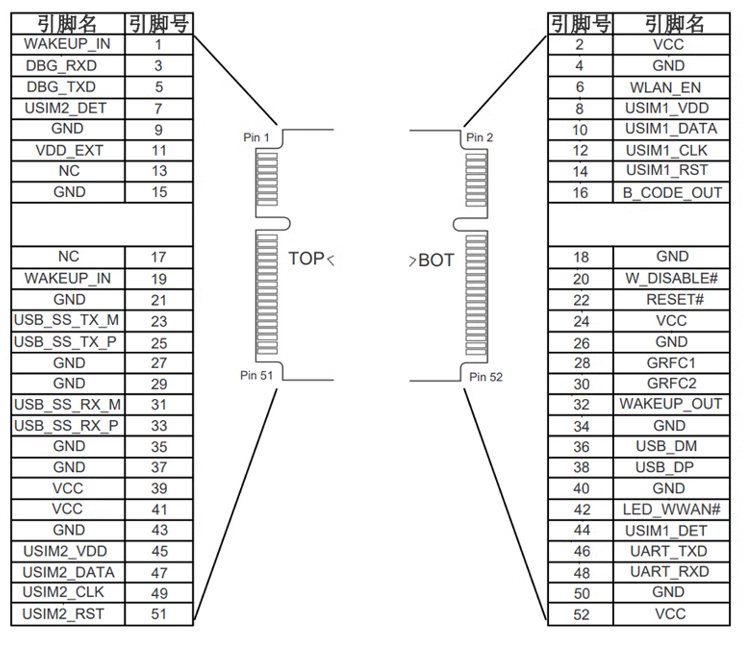

1.3.1 RGS200（Mini PCIe接口）引腳分布圖

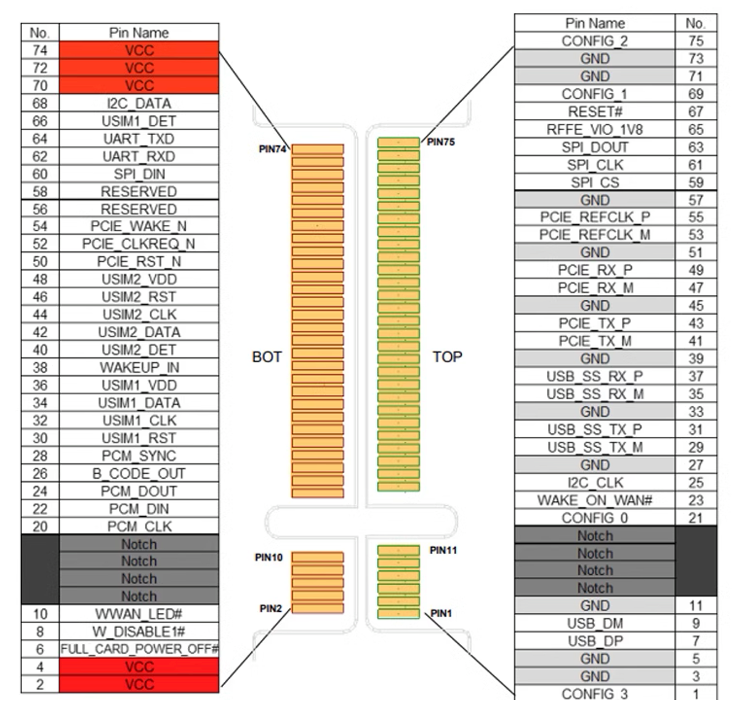

1.3.2 RMS500（M.2接口）引腳分布圖

2   使用方法

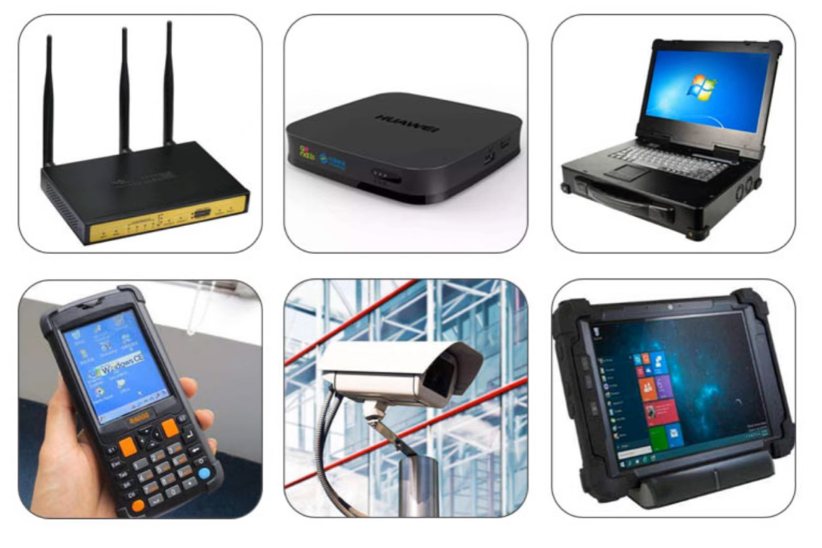

2.1    適用的設備類型

加密通訊模組適用于工業級路由器、CPE接入設備、企業網關、機頂盒、工業電腦、PDA、加固型平板電腦、視頻監控/大屏、物聯網/車聯網、工業采集轉換網關等各類設備。本產品兼容市面上大量應用的EC20、NL668、RM500U、FM160等各類4G/5G通訊模組，可以直接平替使用。

2.2    設備集成使用方法

集成使用非常簡單：將加密模組直接插到各種通訊設備的主板插槽中即可，正常上網撥號，使用方法與普通上網模塊完全相同。

設備主板若沒有 PCIE 接口，可以將加密模組模塊接入 EXT-PCIE-4G/5G小板，通過 USB 接口與設備主板的 USB 接口連接。

同時需要在數據中心/服務端部署一臺專用的安全網關，即可實現終端側應用/下聯設備，通過模組與中心網關建立高強度國密算法通訊隧道，保障客戶端接入身份安全以及網絡數據傳輸的安全。

產品對于用戶終端設備上的應用/APP、軟件、操作系統完全透明，無需安裝任何軟件或修改任何配置；對于服務器端業務系統也無需任何改造和配置。

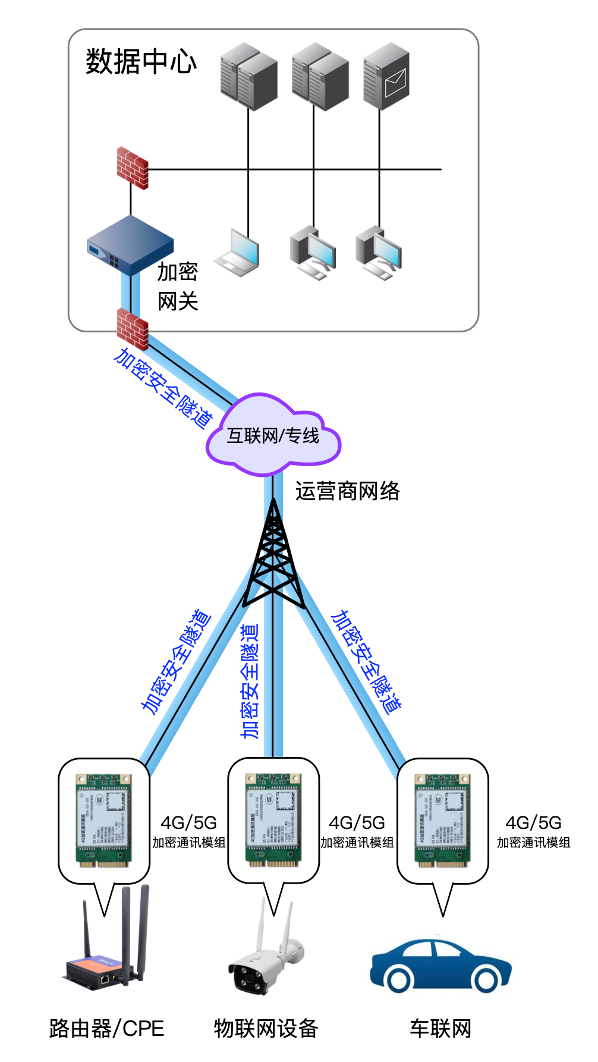

2.3    加密網絡示意圖
